GP-Serie
GP35H
Roboter für präzise Anwendungen mit mittlerer Nutzlast mit interner Kabelführung
Überblick

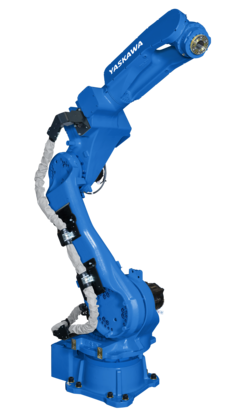

Der MOTOMAN GP35H ist ein Hochgeschwindigkeitsroboter mit hohlem Handgelenk, der eine größere Reichweite für große Werkstücke bietet. Strom- und Zusatzkabel verlaufen im Inneren des Handgelenks, was die Beweglichkeit des Roboters verbessert und gleichzeitig das Risiko von Beschädigungen minimiert, da keine Störkonturen durch externe Kabelpakete entstehen.
Der 35 kg schwere Traglastroboter eignet sich für präzise Anwendungen wie Pick & Place, Maschinenbeschickung, Materialhandling, Montage, Dosieren, Entgraten und Schleifen. Da keine Störfaktoren zu berücksichtigen sind, eignet sich der MOTOMAN GP35H hervorragend für die Bildverarbeitungsanwendungen, Offline- und Vor-Ort-Teach-Operationen und ist vorteilhaft für die Offline-Programmierung.
Die interne Kabelführung ermöglicht maximale Beschleunigung und damit schnelle und zuverlässige Bewegungen. Dank seines hohen Trägheitsmoments ist der GP35H mit einer Reichweite von 2.070 mm in der Lage, große Greifer und Werkstücke in weiten Arbeitsbereichen zu handhaben.
VORTEILE IM ÜBERBLICK:
- Interne Kabelführung eliminiert Störkonturen, Kabelverwicklungen und ermöglicht maximale Beschleunigung
- Hohe Geschwindigkeit und hohe Präzision
- Staub- und flüssigkeitsdichtes Handgelenk (Schutzklasse IP67)
- Große horizontale Reichweite
Technische Daten
- Anzahl der Achsen
- 6
- Traglast
- 35 kg
- Max. Arbeitsbereich
- 2070 mm
- Wiederholgenauigkeit
- 0.07 mm
- Gewicht
- 545 kg
- Spannungsversorgung
- 4 kVA
- Maximum Speed S Axis
- 180 °/s
- Maximum Speed L Axis
- 180 °/s
- Maximum Speed U Axis
- 200 °/s
- Maximum Speed R Axis
- 350 °/s
- Maximum Speed B Axis
- 350 °/s
- Maximum Speed T Axis
- 400 °/s
- Montage-Optionen
- Decke, Wand, Boden
- weitere Spezifikationen
- x Nein
