Speziell für die Gebäudeautomation entwickelt

Die Frequenzumrichter (FUs) von Yaskawa bieten hochwertige Lösungen der Spitzenklasse, die die Energieeffizienz von Gebäuden maximieren und Ihnen Geld sparen.

Hohe Leistung, die Erwartungen übertrifft

Gebäudeeigentümer. Facility Manager. Maschinenbauunternehmen, die Antriebe spezifizieren. Sie alle vertrauen auf Yaskawa, wenn es um zuverlässige Leistung in HLK-Anwendungen geht. Yaskawa bietet:

• Industrielle Erfahrung
• Schnelle Kommissionierung
• Einfach benutzbares Interface
• Schnelle Lieferung
• Höchste Produktqualität

Yaskawa liefert seit 1988 hervorragende HLK-Lösungen für diese Kunden.

Die Umrichterserie HV600 übertrifft die Branchenanforderungen und setzt neue Maßstäbe für die Erwartungen der Industrie.

Tatsächlich erfüllt die HV600 alle dringenden Anforderungen, darunter mehr Flexibilität und Kontrolle, weniger Ausfallzeiten und mehr Verpackungsoptionen.

Ihre Erwartungen werden übertroffen

Mehr als eine Viertelmillion installierte Yaskawa-Frequenzumrichter sparen zuverlässig Energie und versorgen die Gebäude, die wir täglich nutzen, mit frischer Luft und Wasser.

Bürogebäude sind wahrscheinlich die häufigste Art von Einrichtungen, die von der Verwendung von Frequenzumrichtern profitieren. Aber auch viele andere Gebäude können von den Energieeinsparungen und der Reduzierung des CO2-Fußabdrucks durch Frequenzumrichter profitieren, darunter:

• Rechenzentren
• Bildungseinrichtungen
• Unterhaltungsstätten
• Behördengebäude
• Wohnsiedlungen
• Medizinische Einrichtungen
• Parkhäuser
• Einzelhandelsgeschäfte

Ein Vertreter oder Partner von Yaskawa kann Ihnen dabei helfen, den größten Return on Investment zu erzielen.

• Druckerhöhungspumpen
• Kältemaschinenkompressoren
• Kaltwasserpumpen
• Kondensatorwasserpumpen
• Kondensatorlüfter
• Kühlturmventilatoren
• Ventilatoranlagen
• Vor- und Rückluftventilatoren

Frequenzumrichter reduzieren den Energieverbrauch

Ein typischer Ventilator oder eine typische Pumpe, die mit 50 % Drehzahl betrieben wird, verbraucht nur ein Fünftel der Energie im Vergleich zu Systemen mit mechanischen Regelungsverfahren.

Der Hauptgrund dafür, dass Frequenzumrichter den Energieverbrauch senken und die Systemeffizienz verbessern, liegt in der Eliminierung der Drosselung, die bisher das traditionelle Verfahren zur mechanischen Regelung des Luft- oder Wasserstroms in einem System war. Frequenzumrichter regeln die Drehzahl von Ventilatoren, Pumpen und Kompressoren.

Gebäudeeigentümer können in der Regel mit Energieeinsparungen von 20 bis 70 % rechnen, wenn sie FUs in Lüfter- und Pumpensystemen einsetzen und gleichzeitig ein angenehmeres Arbeitsumfeld schaffen. FUs sind die perfekte Verbindung von Komfort und Nachhaltigkeit.

Die FUs der HV600-Familie tragen auch zu LEED-Punkten bei und helfen Gebäuden, die Energy Star-Zertifizierung zu erfüllen oder zu übertreffen.

• Reduzierte mechanische und elektrische Belastung von Keilriemen, Kompressoren und Pumpen
• Reduzierung oder Eliminierung von Leistungsgebühren
• Verbesserung des Leistungsfaktors
• Steuerung und Überwachung über Kommunikationsprotokoll

Kompetent. Effizient. Zuverlässig. Der neue Maßstab für HLK-Anlagen.

Das Team für Gebäudeautomation von Yaskawa hat es sich zur Aufgabe gemacht, jedem unserer unterschiedlichen Kundentypen aufmerksam zuzuhören, um ihre jeweiligen Bedürfnisse besser zu verstehen.

Gebäudeeigentümer

Sie erwartet maximaler Kundenkomfort bei minimalen Kosten.

Facility Manager

Sie erwartet einfache Wartung, fehlerfreier Betrieb und die Einhaltung der Spezifikationen.

Ingenieure

Sie erwartet die Einhaltung von Branchentrends, Kundenakzeptanz sowie eine schnelle und präzise Inbetriebnahme.

Mechanische oder elektrische Auftragnehmer

Sie erwartet eine einfache Installation und Programmierung sowie schnelle Antworten auf alle Fragen.

HLK-Steuerungsunternehmen

Sie erwartet integrierte Steuerung, stabile Software und Kompatibilität über verschiedene Plattformen hinweg.

Wartungs- und Serviceunternehmen

Rechnen Sie damit, dass Probleme durch Austausch oder Wartung vor Ort leicht zu erkennen und schnell zu beheben sind.

Erweiterte HLK-Funktionen

Einfache Bedienung

• Echtzeituhr für zeitgesteuerte Funktionen
• Hand-Off-Auto-Tastatur mit LC-Display und taktilen Tasten
• Timer-Steuerung zum Starten, Stoppen und Ändern der Drehzahl

Entwickelt für die Gebäudeautomation

• Integrierte Gebäudeautomationsprotokolle
• Konformität mit globalen Zertifizierungen und Standards •
• Eingebaute Netzdrossel zur Reduzierung von Oberschwingungen
• Integrierter EMV-Filter (C2-Level)
• Konforme Beschichtung zum Schutz von Leiterplatten

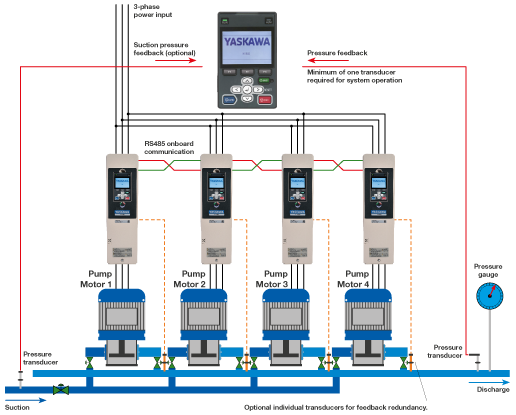

Netzwerk-Multiplexing

Der HV600 verfügt über eine spezielle Netzwerk-Multiplexing-Funktion, mit der vier Antriebe in einer Lead-LagKonfiguration mit geschlossenem Regelkreis betrieben werden können. Sie können den Antrieb unter Verwendung von PumpenTerminologie programmieren, um eine schnelle und einfache Einrichtung zu gewährleisten. Pumpenschutzfunktionen sorgen für eine maximale Lebensdauer von Umrichter und Pumpe.

Fire-Mode

Diese Funktion ermöglicht den Betrieb des Antriebs auch bei Störungen, gewährleistet die Rauchabsaugung, verhindert das Eindringen von Rauch und sorgt in Notfällen für Frischluftzufuhr, um die Sicherheit von Personen zu gewährleisten.

Erweiterte Pumpensteuerung

Der HV600 verfügt über eine intelligente Pumpensteuerung, die eine zuverlässige Steuerung der Druckerhöhungspumpe ermöglicht. Außerdem verfügt er über einen integrierten Leerlaufschutz, eine Erkennung von Ansaugverlusten und viele weitere Schutzfunktionen für das Pumpensystem. Der HV600 schützt Ihr Gebäude.

Schnelle und einfache Installation

• Einfache Schritte für eine effiziente Inbetriebnahme
• DriveWizard®-Support-Tool für PCs
• DriveWizard® Mobile-App für die FU-Verwaltung auf Smartphones und Tablets • Sichere Programmierung ohne Netzstrom
• Lückenlose Montage mehrerer Umrichter zur Installation auf minimalem Bauraum
• Alle Modelle sind für Gebäudeautomationsanwendungen plenumzertifiziert.

Startverzögerungstimer

• Verhindern von Leistungsspitzen, wenn mehrere Antriebe gleichzeitig hochfahren und beschleunigen
• Gewährleistet, dass das Stromnetz nicht belastet wird, wenn die Stromversorgung wiederhergestellt ist und das Pumpensystem automatisch neu gestartet wird

Sequenzlauf-Timer

• Programmierbare Laufzeitschaltuhren für Echtzeituhr (RTC)
• Automatisches Starten/Stoppen des Umrichters zu bestimmten Zeiten ohne Steuerung durch die übergeordete Steuerung
• Timer können täglich, an Wochentagen, am Wochenende oder nur an bestimmten Wochentagen ausgeführt werden

Erkennung von Unterund Überdruck

Der HV600-Antrieb überwacht kontinuierlich das Rückführsystem, um je nach programmiertem Pegel einen Warnalarm oder eine Störmeldung auszugeben.

Sekundärer PID-Regler

Der optionale zweite PI-Regler des Umrichters ermöglicht die automatische Verwendung eines sekundären Backup-PID-Reglers bei Ausfall des primären PIDReglers. Eine Textmeldung auf dem Bedienfeld zeigt an, welcher Rückführungs-PID-Regler gerade verwendet wird.

* Siehe Handbuch für spezifische FU-Leistungsdaten.
