Überblick

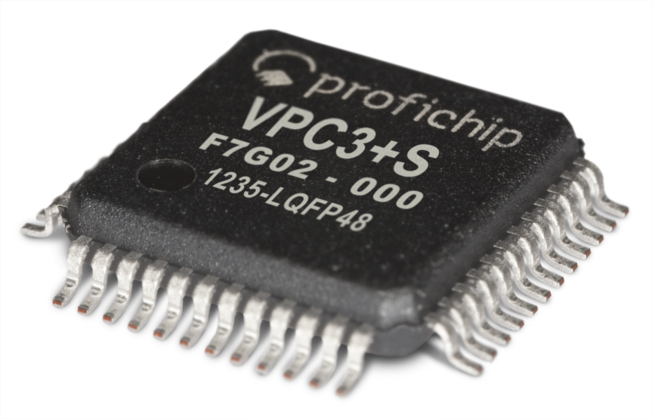

Der VPC3+S von profichip ist ein Kommunikations-Chip mit 8 Bit paralleler, SPI- oder I2C-Mikroprozessor-Schnittstelle für intelligente PROFIBUS-Slave-Anwendungen. Der VPC3+S übernimmt die Nachrichten- und Adressidentifikation, Datensicherheitsabläufe und Protokollverarbeitung für PROFIBUS-DP.

Zusätzlich werden die azyklische Kommunikation und Alarmmeldungen, beschrieben in der DP-V1-Erweiterung, unterstützt. Slave-to-Slave-Kommunikation Data eXchange Broadcast (DXB) und der isochrone Modus (Isochronous Mode, IsoM), beschrieben in der DP-V2-Erweiterung, werden ebenfalls bereitgestellt. Die automatische Erkennung und Unterstützung von Datenübertragungsraten bis zu 12 Mbit/s, die Integration des kompletten PROFIBUS-DP-Protokolls, 4 KByte Kommunikations-RAM und die flexible Prozessorschnittstelle sind Merkmale zur Erstellung modernster PROFIBUS-Slave-Anwendungen.

• SPI, I²C, Parallel-Schnittstelle
• 4 kByte Kommunikations-RAM
• Funktion und Software kompatibel mit VPC3+C und SPC3
• Unterstützt die Protokolle PROFIBUS DP-V0, DP-V1 & DP-V2
• HW-PLL für DP-V2 ISOM
• Ultra-niedrige Leistung, Vcc 3,3 V
• Software-Stack
• BGA48 / LQFP48-Gehäuse oder proficonn-Modul
