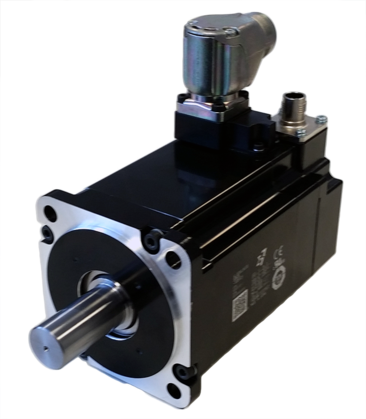

SGM7A

SGM7A-10D7F2F

Packed with Performance

Überblick

Das Allzweck-Arbeitstier der Sigma-7 Serie, SGM7A, ist in einer Vielzahl von Größen erhältlich und deckt das Leistungsspektrum von niedriger bis mittlerer Leistung ab.

Hochauflösender 24-Bit-Encoder
Hohe Effizienz, geringe Wärmeentwicklung
Verkleinerung um bis zu 20%
Flansch kompatibel mit Sigma-5
Geringe Massenträgheit, hohe Geschwindigkeit

Technische Daten

Spannungsversorgung
400 V

Nennleistung
1 kW

Wellenende
Gerade ohne Passfeder

Geber-Auflösung
24 bit

Geber-Typ
Absolut

Optionen
Mit Staubdichtung

Höhe
133.5 mm

Breite
80 mm

Tiefe
171 mm

Gewicht
3.2 kg

Erlaubtes Massenträgheitsverhältnis
30 Times

Nenndrehmoment
0.637 Nm

Maximalmoment
2.23 Nm

Nenndrehzahl
3000 1/min

Maximaldrehzahl
6000 1/min

Trägheitsmoment
0.139 x10⁻⁴ kg·m²

Flanschmaß (LC)
60 mm

Flanschdurchmesser (LA)
70 mm

Wellenende Durchmesser (S)
14 mm

Wellenende Länge (Q)
30 mm

Downloads

	Name
	AC Servoantriebe Sigma-7 Serie Broschüre Nr. YEU_MuC_Sigma-7-Series_DE_V4 Broschüren \| Deutsch	Broschüren	Deutsch
	AC Servo Drives Sigma-7 Series Brochure No. YEU_MuC_Sigma-7-Series_EN_V4 Broschüren \| Englisch	Broschüren	Englisch
	Sigma-7 AC Servo Drives \| Brochure FR Brochure YEU_MuC_Sigma-7-Series_FR_V4 Broschüren \| Französisch	Broschüren	Französisch
	Sigma-7 AC Servo Drives \| Brochure IT Brochure YEU_MuC_Sigma-7-Series_IT_V3 Broschüren \| Italienisch	Broschüren	Italienisch
	Sigma-7 AC Servo Drives \| Brochure CZ Brochure YEU_MuC_Sigma7-Series_CZ_V3 Broschüren \| Tschechisch	Broschüren	Tschechisch
	Sigma-7 AC Servo Drives \| Brochure ES Brochure YEU_MuC_Sigma7-Series_ES_V3 Broschüren \| Spanisch	Broschüren	Spanisch
	Sigma-7 AC Servo Drives \| Brochure PL Brochure YEU_MuC_Sigma7-Series_PL_V3 Broschüren \| Polnisch	Broschüren	Polnisch
	Sigma-7 AC Servo Drives \| Brochure TR Brochure YEU_MuC_Sigma7-Series_TR_V3 Broschüren \| Türkisch	Broschüren	Türkisch
	Sigma-7 200V Product Catalog Document No. YEU_MuC_Sigma7_200V_Cat_EN_v5 Broschüren \| Englisch	Broschüren	Englisch
	Sigma-7 400V Product Catalog Document No. YEU_MuC_Sigma7_400V_Cat_EN_v8 Broschüren \| Englisch	Broschüren	Englisch
	Sigma-7-Series AC Servo Drive Rotary Servomotor with 400 V-Input Power Product Manual SGM7J, SGM7A, SGM7G, Manual No. SIEP S800001 86F<5>-0, Published Sep 2023 Technische Dokumentation \| Englisch	Technische Dokumentation	Englisch
	Sigma-7 AC Servo Motor Series \| EU and UK Declaration of Conformity Sigma-7 AC Servo Motor Series SGM7A, SGM7J, SGM7G, SGM7P, Low Voltage Directive, Electromagnetic Compatibility Directive, RoHS Directive, DoC-No. 900-266-511 <8> issued March 8th, 2023 Zertifikate \| Englisch	Zertifikate	Englisch
	EPLAN Makros Sigma-7 Servo Series 200V Rotary Servomotor Series SGM7A EPLAN \| Englisch	EPLAN	Englisch
	EPLAN Makros Sigma-7 Servo Series 400V Rotary Servomotor Series SGM7A EPLAN \| Englisch	EPLAN	Englisch
