GP-Serie
GP20HL
Schlanker Langarm-Roboter mit 3.1m Reichweite und 20 kg Traglast
Überblick

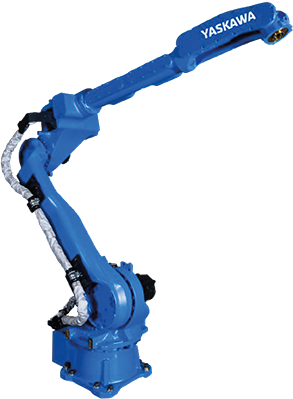

Der MOTOMAN GP20HL ist ein universell verwendbarer Roboter mit einer außerordentlich großen Reichweite von 3.124 mm und einer maximalen Traglast von 20 kg, verbunden mit einer hervorragenden Positioniergenauigkeit im Hundertstel-Millimeterbereich (besser als +/- 0,07 mm).
Der GP20HL vereint Präzision, Bahnperformance, Geschwindigkeit und Funktionalität. Ausgerüstet mit modernster Sigma7-Servotechnologie und einer intelligenten Regelung erreicht der Roboter sehr schnelle Verfahrgeschwindigkeiten und Beschleunigungen, ohne nennenswertes Aufschwingen, auch unter anspruchsvollen Bedingungen.
Typische Anwendungen für diesen Roboter sind das Handling sehr großer flächiger Werkstücke, das Nahtabdichten oder der Dämmmaterialauftrag im Karosseriebau.
Technische Daten
- Anzahl der Achsen
- 6
- Traglast
- 20 kg
- Max. Arbeitsbereich
- 3124 mm
- Wiederholgenauigkeit
- 0.07 mm
- Gewicht
- 560 kg
- Spannungsversorgung
- 4 kVA
- Maximum Speed S Axis
- 180 °/s
- Maximum Speed L Axis
- 180 °/s
- Maximum Speed U Axis
- 180 °/s
- Maximum Speed R Axis
- 400 °/s
- Maximum Speed B Axis
- 430 °/s
- Maximum Speed T Axis
- 630 °/s
- Montage-Optionen
- Decke, Wand, Boden
- weitere Spezifikationen
- x Nein
